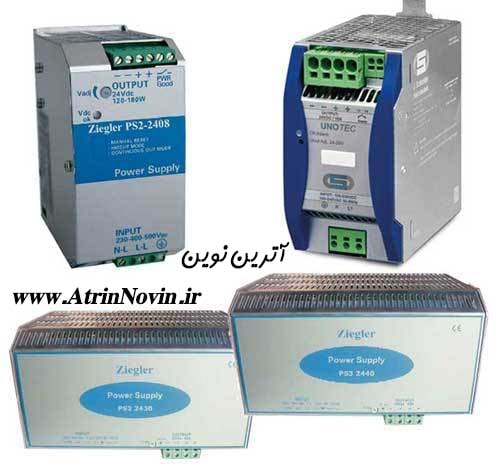

منبع تغذیه سوئیچینگ چیست؟

منابع تغذیه سوئیچینگ ، منابع تغذیه الکترونیکی هستند که برای تبدیل توان الکتریکی به سطح ولتاژ دیگر و با راندمان بالا، دارای کنترلر سوئیچینگ می‌باشند.
منبع تغذیه سوئیچینگ مانند دیگر منابع تغذیه ، می تواند به یک منبع بزرگتر وصل شود و باری را با جریان و ولتاژ متفاوت تغذیه کند.
برخلاف منابع تغذیه خطی ، ترانزیستور‌های قدرت یک منبع تغذیه سوئیچینگ  ، مرتب در حال خاموش و روشن شدن هستند و همین عامل باعث کمترین اتلاف توان در این تجهیزات است.
ولتاژ خروجی در سوییچینگ ها با تنطیم زمان خاموش یا روشن بودن ترانزیستور‌ها انجام می‌گیرد.
از بزرگترین مزیت‌های منابع تغذیه سوئیچینگ ، بازدهی بالا و کمترین تلفات توان می‌باشد.

جهت خرید انواع سوئیچینگ به لینک زیر مراجعه کنید:
خرید انواع سوئیچینگ صنعتی

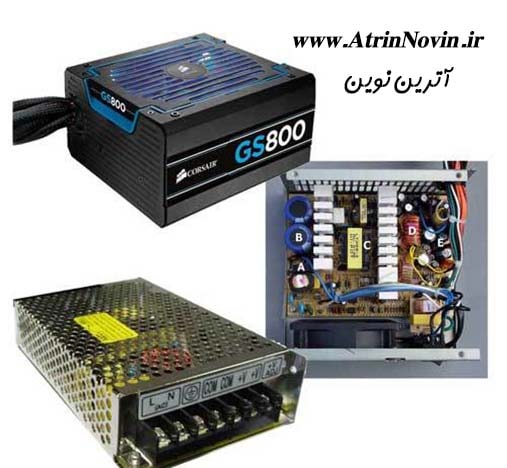

پاورسوئیچینگ صنعتی ، منبع تغذیه سوئیچینگ

تاریخچه منابع تغذیه سوئیچینگ

ایده منابع تغذیه سوئیچینگ در سال ۱۹۷۰ توسط مهندسان الکترونیک مطرح شد. این تجهیزات در ابتدا از بازدهی پایین برخوردار بودند ، اما ولی درمقایسه با باتری‌ها و منابع تغذیه آنالوگ ، وزن و حجم کوچکتری دارند ، ولی در عین حال توان بالایی داشتند.
در مدل های اولیه ، منابع تغذیه از عناصر ابتدایی نظیر BJT استفاده می‌شد که این خود عامل کاهش بازدهی در حدود ۶۸ درصد بود.
با پیدایش ماسفت‌های پر سرعت تلفات ترانزیستوری به طور قابل ملاحظه‌ای کمتر شد. امروزه منابع تغذیه سوئیچینگ در انواع مختلفی و مجهزتر تولید می‌شوند

انواع منابع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ به دو نوع کلی زیر تقسیم بندی می‌شوند:

۱) فوروارد
۲) فلای بک
با وجود شباهت‌های فراوان ، تفاوت‌های نیز دارند. نحوه عملکرد و چگونگی قرار گیری عنصر مغناطیسی ، تعیین کننده نوع مدار است.

عناصر اصلی این منابع

یک منبع تغذیه سوئیچینگ جهت تهیه موج PWM
– القاگر (در منابع پیشرفته القاگر جای خود را به ترانس داده است)
– ترانزیستور قدرت
– خازن ذخیره کننده‌ی انرژی در خروجی
– شبکه‌های حس کننده و عمل کننده بازخورد

قیمت سوئیچینگ صنعتی ، منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ فوروارد

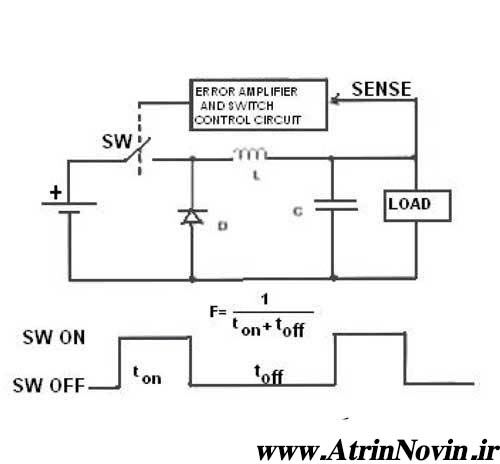

آرایش کلی یک منبع سوئیچینگ forward درشکل زیر نمایان است. وقتی که کلید باز است ، با برقراری جریان از طریق دیود ، انرژی از سوی القاگر تامین می‌شود و در سیکل بعدی ، با بسته شدن کلید ، انرژی مجددا توسط منبع ورودی وارد القاگر می‌گردد.

منبع سوئیچینگ فلای بک

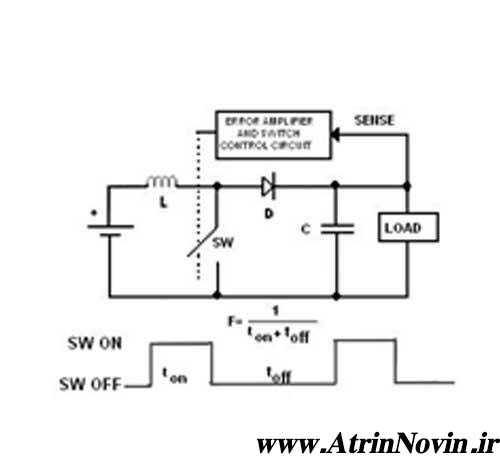

آرایش یک منبع سوئیچینگ flyback در شکل زیر مشخص است. با بسته شدن سوئیچ ، جریان در القاگر برقرار می شود و در این حالت دیود قطع می‌شود. با باز شدن سوئیچ ، خازن شارژ شده و بار تغذیه می شود.

مبدل‌های dc

برای تبدیل سطح ولتاژ DC به سطح ولتاژ دیگر در توان‌های کمتر ، می‌توان از مدارات آنالوگ جهت کاهش یا افزایش سطح ولتاژ استفاده کرد. ولی در توان‌های بالاتر، باید از مبدل‌های تغذیه سوئیچینگ دیگر استفاده کرد.
برخی از منابع تغذیه سوئیچینگ امکان تغذیه از ورودی AC و DC را دارد و در خروجی ، ولتاژ DC مورد نظر را ایجاد می‌کنند.
منابع تغذیه سوئیچینگ بر اساس نوع ورودی خود در انواع تک فاز، دوفاز و سه فاز و برای رنج‌های ولتاژی و جریانی متفاوت تولید می‌شوند.
