ریسه زیگزاگ 5 ولت WS2812 یک ریسه LED آدرسپذیر RGB با طراحی انعطافپذیر زیگزاگی یا S-Type است که برای اجرای مسیرهای منحنی، طرحهای هندسی، تابلوهای LED و نورپردازیهای خلاقانه کاربرد دارد. این ریسه نواری زیگزاگی از ورودی 5 ولت DC استفاده میکند و با کنترل دیجیتال، امکان اجرای رنگها و افکتهای نوری متنوع را فراهم میسازد. طراحی باریک و قابل انعطاف آن باعث میشود در فضاهای محدود و پروژههایی که ریسه معمولی عملکرد مناسبی ندارد، کاربرد زیادی داشته باشد.
ریسه زیگزاگ 5 ولت نوعی ریسه LED انعطافپذیر است که PCB آن بهجای فرم کاملاً خطی، با ساختار زیگزاگی طراحی شده است. این فرم باعث میشود ریسه بتواند مسیرهای منحنی و شکلهای پیچیدهتری را نسبت به نوار LED معمولی دنبال کند.
در مدلهای آدرسپذیر، هر LED یا پیکسل قابلیت دریافت اطلاعات رنگی از مسیر دیتا را دارد و به همین دلیل میتوان افکتهای متحرک و رنگهای مختلف را روی ریسه اجرا کرد.
ساختار خاص این محصول باعث شده نامهای مختلفی مانند ریسه زیگزاگی، ریسه S، ریسه S-Type، ریسه نواری زیگ زاگی و نواری ال ای دی زیگزاگی برای آن استفاده شود.
 |
در یک ریسه LED نواری معمولی، مسیر PCB عمدتاً مستقیم است و برای اجرای خطوط صاف طراحی شده است. اما در ریسه S-Type، برد انعطافپذیر به شکل زیگزاگی ساخته شده تا بتواند مسیرهای منحنی و طرحهای غیرخطی را راحتتر پوشش دهد.
این ویژگی بهخصوص در ساخت تابلوهای تبلیغاتی، حروف نورانی و طرحهایی که فضای نصب محدود یا فرم پیچیده دارند، اهمیت پیدا میکند. نمونههای مشابه این ساختار برای حروف کانال، لوگوهای منحنی و فضاهای باریک طراحی شدهاند.

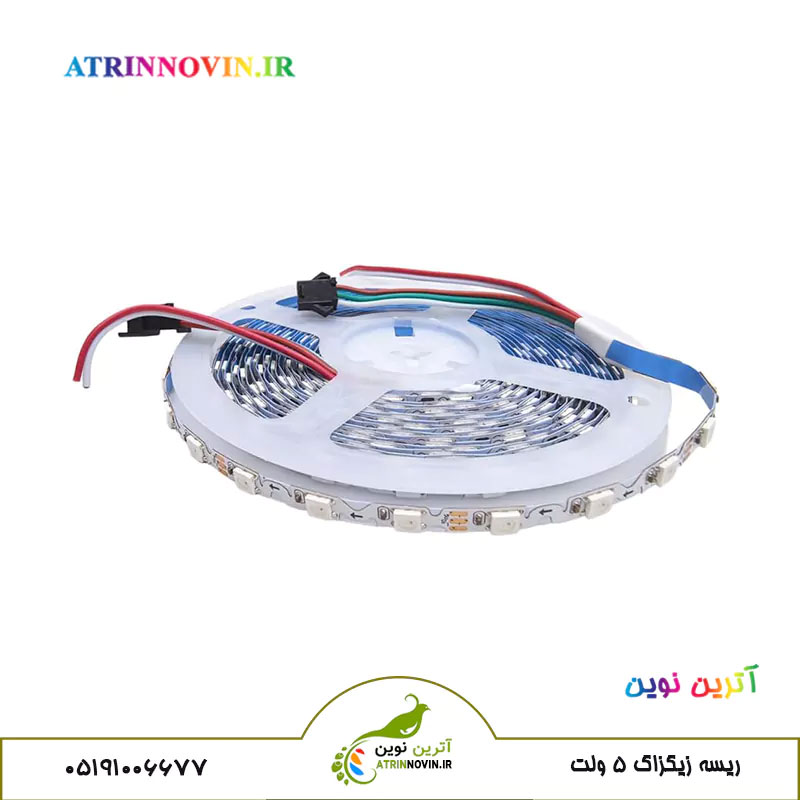

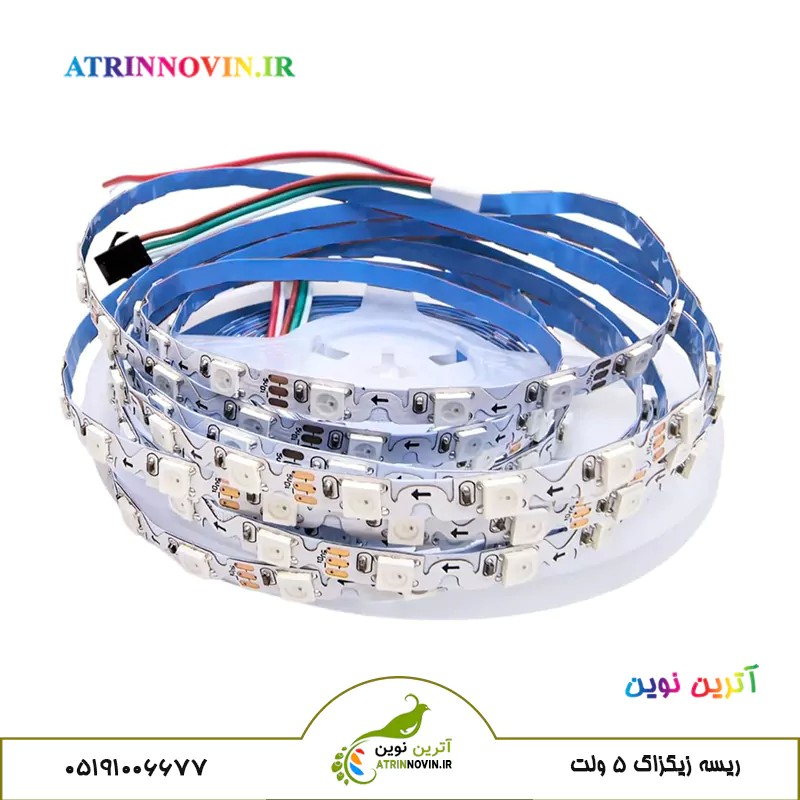

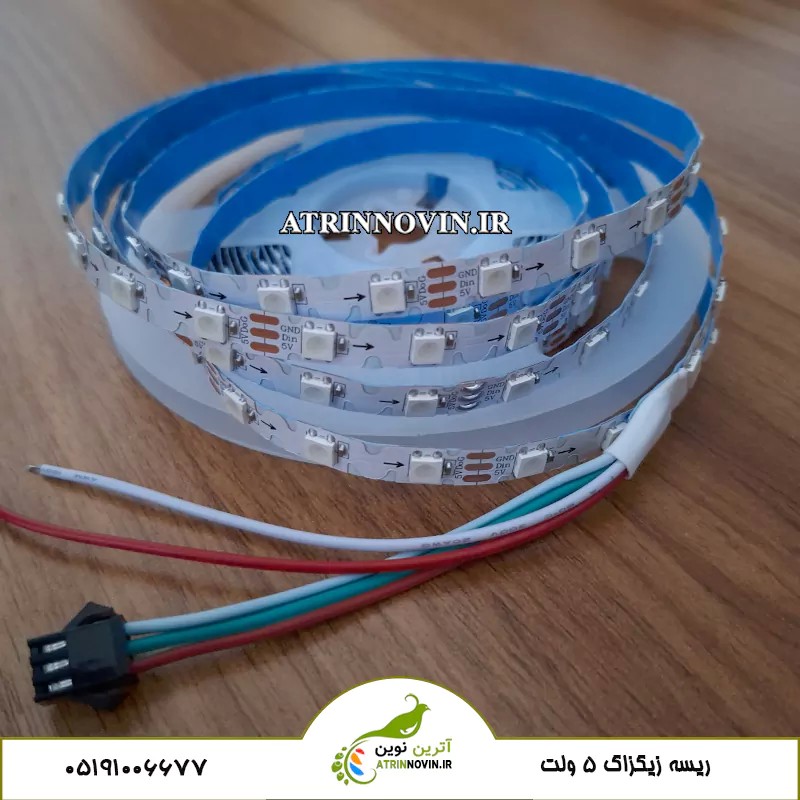

در تصویر این محصول، کانکتور سهسیمه و علائم 5V، GND و DIN روی PCB قابل مشاهده است. همچنین فلشهای روی ریسه، جهت حرکت سیگنال دیتا را مشخص میکنند؛ بنابراین هنگام اتصال و نصب باید جهت ورودی و خروجی دیتا رعایت شود.
در مدلهای 60LED/m مشابه، مشخصاتی مانند عرض 6 میلیمتر، طول 5 متر، 60 LED در هر متر و توان حدود 12 وات بر متر گزارش شده است. این مشخصات مربوط به مدل مشخص منبع است و برای تمام نسخههای بازار نباید بهصورت عمومی تعمیم داده شود.
| مشخصه | مقدار |
|---|---|
| ولتاژ | 5V DC |
| نوع نور | RGB |
| نوع ریسه | Addressable / Digital |
| فرم PCB | Zigzag / S-Type |
| تراکم مدل مرجع | 60 LED/m |
| عرض مدل مرجع | 8mm |
| طول رول مدل مرجع | 5 متر |
| LED | SMD 5050 |
| اتصالات | 5V / DIN / GND |
| زاویه تابش مدل مرجع | 120 درجه |
| درجه حفاظت مدل مرجع | IP20 |
| قابلیت برش مدل مرجع | هر 3 LED |
| کنترل | دیجیتال |
مشخصات فوق بر اساس مدل S-Type پنج ولتی 60LED/m موجود در منبع مرجع تنظیم شده است؛ در صورت تفاوت مدل محصول شما، بهتر است اعداد مربوط به همان مدل در جدول درج شوند.
 |
ریسه LED آدرسپذیر 5 ولت علاوه بر تغذیه، به یک مسیر دیتا برای ارسال اطلاعات رنگ و افکت نیاز دارد.
فلشهای روی PCB نیز جهت حرکت داده را مشخص میکنند. بنابراین اتصال ورودی و خروجی دیتا باید مطابق جهت مشخصشده روی ریسه انجام شود.
برای اجرای افکتهای دیجیتال میتوان از کنترلرهای سازگار و میکروکنترلرهایی مانند Arduino و سایر سیستمهای کنترل LED آدرسپذیر استفاده کرد.
ریسه زیگزاگ فقط برای نورپردازی ساده طراحی نشده و ساختار آن امکان اجرای طرحهایی را فراهم میکند که با ریسه خطی معمولی دشوارتر هستند.

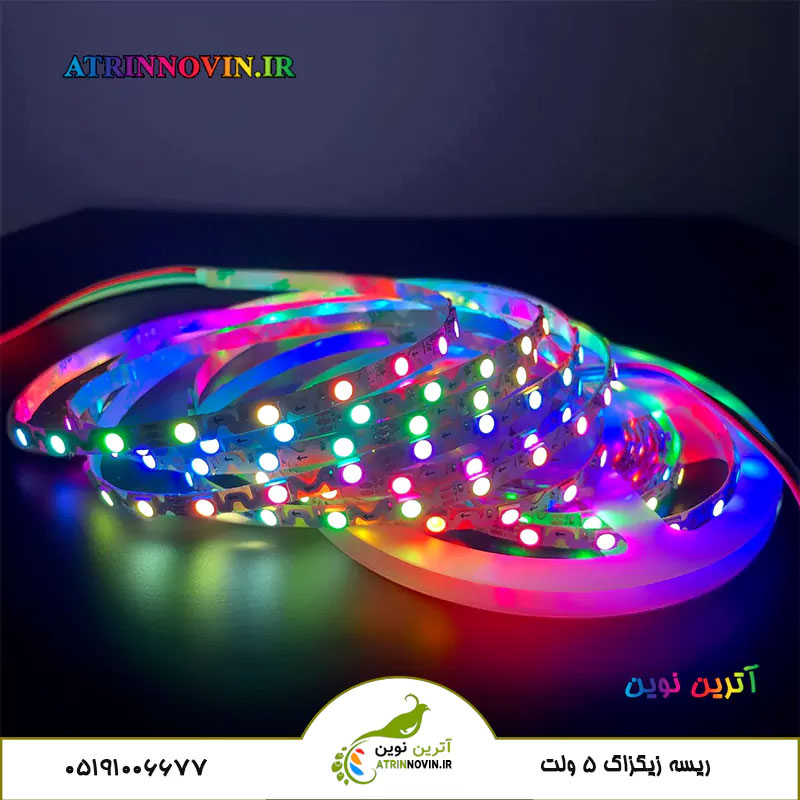

یکی از کاربردهای مهم ریسه نواری زیگزاگی، استفاده در تابلوهای تبلیغاتی، حروف برجسته و لوگوهای نورانی است. فرم S شکل کمک میکند مسیر ریسه با انحناها و خطوط حروف هماهنگ شود.
برای ایجاد خطوط نورانی، طرحهای هندسی، دکور فروشگاه، ویترین، استند و المانهای دکوراتیو میتوان از نواری ال ای دی زیگزاگی استفاده کرد.
به دلیل آدرسپذیر بودن، این ریسه برای پروژههای الکترونیکی و ساخت سیستمهای نورپردازی قابل برنامهریزی نیز مناسب است.
زمانی که مسیر نصب دارای انحنا، موج یا فرم S باشد، استفاده از ریسه S میتواند نسبت به یک نوار LED کاملاً مستقیم، انعطاف بیشتری در طراحی ایجاد کند.
مهمترین تفاوت در ساختار PCB است. ریسه LED معمولی عموماً بهصورت خطی ساخته میشود، در حالی که ریسه زیگزاگی دارای مسیر PCB زیگزاگی و انعطافپذیر است.
تفاوت مهم دیگر، آدرسپذیر بودن مدل WS2812 است. در یک ریسه RGB معمولی، کنترل رنگ معمولاً بهصورت گروهی انجام میشود؛ اما در ریسههای دیجیتال آدرسپذیر میتوان اطلاعات رنگ و افکت را بهصورت دقیقتر برای پیکسلهای ریسه ارسال کرد.
به همین دلیل، این محصول برای پروژههایی که به نورپردازی دیجیتال، افکت متحرک و فرم نصب غیرخطی نیاز دارند، گزینه جذابی است.
قبل از نصب نهایی، بهتر است ابتدا ریسه را روی میز تست و سیمکشی آن را بررسی کنید.
اتصال اصلی به این صورت است:
5V → مثبت منبع تغذیه
GND → منفی منبع تغذیه و زمین کنترلر
DIN → خروجی دیتا کنترلر
نکته مهم این است که DIN باید از سمت ورودی دیتا متصل شود و جهت فلشهای روی PCB رعایت شود.
همچنین منبع تغذیه باید متناسب با تعداد LEDها و توان مصرفی مدل مورد استفاده انتخاب شود. در ریسههای 5 ولت، افت ولتاژ در مسیرهای طولانی نیز موضوع مهمی است و در طراحی نصب باید مورد توجه قرار گیرد. منبع مرجع نیز درباره افت ولتاژ در نصب این نوع ریسه هشدار داده است.
اگر قصد خرید ریسه زیگزاگ 5 ولت را دارید، تنها به عبارت WS2812 یا ظاهر S شکل اکتفا نکنید. مشخصات فنی مدل مورد نظر را با نیاز پروژه خود مقایسه کنید.
برای نمونه، یک مدل S-Type مرجع با عرض 6 میلیمتر، 60 LED در متر، ورودی 5 ولت و قابلیت برش هر 3 LED معرفی شده است.
 |
اگر مسیر نورپردازی کاملاً مستقیم نیست، استفاده از یک نوار LED معمولی میتواند باعث ایجاد محدودیت در طراحی شود. ریسه نواری زیگزاگی به دلیل فرم S شکل، برای دنبال کردن منحنیها و مسیرهای پیچیده آزادی عمل بیشتری ایجاد میکند.
از طرف دیگر، ترکیب این ساختار با فناوری LED آدرسپذیر باعث میشود بتوان علاوه بر شکل فیزیکی متفاوت، افکتهای نورپردازی دیجیتال نیز ایجاد کرد.
به همین دلیل ریسه WS2812B زیگزاگ میتواند برای تابلوهای سفارشی، حروف نورانی، لوگوها، پروژههای DIY و نورپردازیهای خلاقانه مورد استفاده قرار گیرد.
ریسه زیگزاگ 5 ولت WS2812 یک راهکار مناسب برای پروژههایی است که به ترکیبی از انعطافپذیری، فرم زیگزاگی و کنترل دیجیتال RGB نیاز دارند. ساختار S-Type امکان اجرای مسیرهای منحنی و طرحهای پیچیده را فراهم میکند و اتصال 5V، GND و DIN نیز امکان استفاده از آن را در پروژههای مختلف LED آدرسپذیر فراهم میسازد.
اگر هدف شما ساخت تابلو، حروف نورانی، لوگو، نورپردازی دکوراتیو یا یک پروژه الکترونیکی قابل برنامهریزی است، ریسه زیگزاگ 5 ولت میتواند گزینهای کاربردی و متفاوت نسبت به ریسههای LED خطی باشد.
ریسه زیگزاگ 5 ولت نوعی ریسه LED انعطافپذیر با PCB زیگزاگی یا S-Type است که برای مسیرهای منحنی و پروژههای نورپردازی خاص طراحی شده و در مدلهای آدرسپذیر امکان کنترل دیجیتال رنگ و افکت را فراهم میکند.
تفاوت اصلی در ساختار PCB است. ریسه S-Type یا ریسه زیگزاگی به شکلی طراحی شده که انعطاف بیشتری برای دنبال کردن مسیرهای منحنی و اشکال غیرخطی داشته باشد.
این نوع ریسه معمولاً دارای سه اتصال اصلی 5V، GND و DIN است. در زمان اتصال باید جهت فلشهای روی PCB و مسیر ورود دیتا رعایت شود.
در مدلهای آدرسپذیر WS2812/WS2812B، بله. با استفاده از کنترلر سازگار میتوان رنگها و افکتهای مختلف را بهصورت دیجیتال کنترل کرد.
بله، ریسههای خانواده WS2812 در پروژههای مبتنی بر Arduino و سایر میکروکنترلرهای سازگار با LEDهای آدرسپذیر کاربرد دارند.

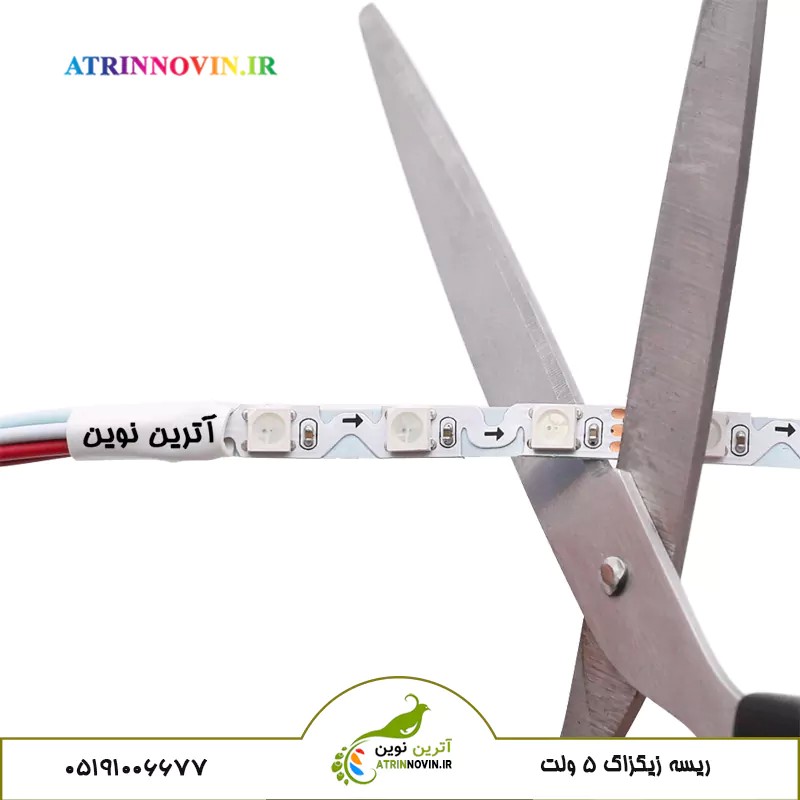

بله، اما محل و فاصله برش به مدل ریسه بستگی دارد. برای نمونه، مدل 60LED/m بررسیشده در منبع مرجع در واحدهای 3 LED قابل برش معرفی شده است.
بله. فرم S شکل آن برای حروف، لوگوها، خطوط منحنی و طرحهای سفارشی بسیار کاربردی است و نمونههای تجاری این نوع ریسه نیز مشخصاً برای Channel Letter و تابلوهای نورانی عرضه میشوند.
این موضوع به مدل محصول بستگی دارد. مدل مرجع 6 میلیمتری مورد بررسی دارای IP20 و بدون پوشش ضدآب است؛ بنابراین نباید قابلیت ضدآب بودن را به تمام مدلهای ریسه زیگزاگی نسبت داد.
