1,100,000
آمپلی فایر RGB 24A
تقویت کننده جریان جهت افزایش کتراژ آر جی بی متصل به کنترلر می باشد.
برند:
سایر
|
دسته بندی: آمپلی فایر و قطعات

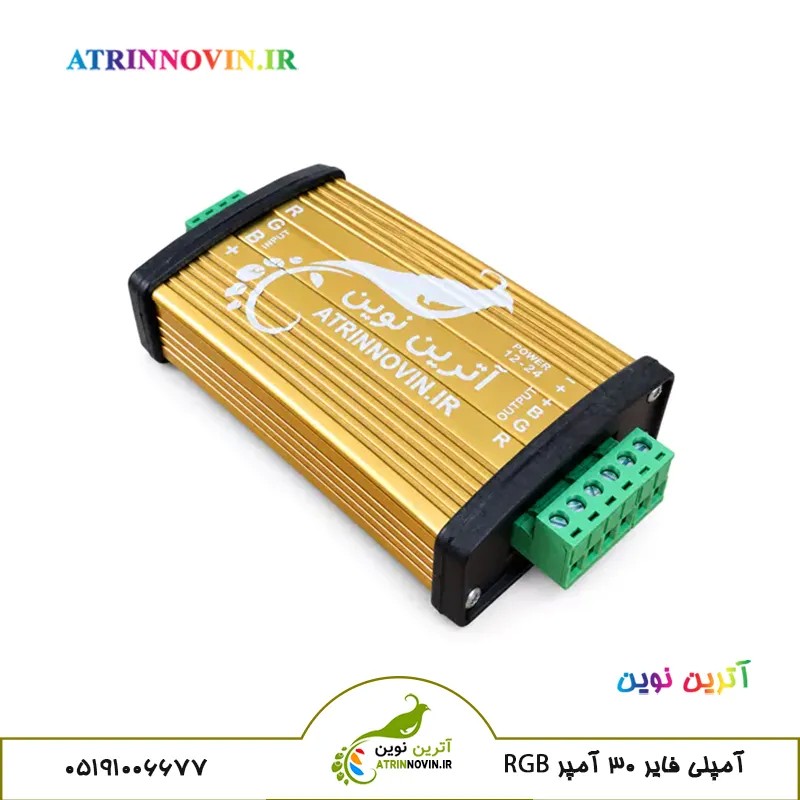

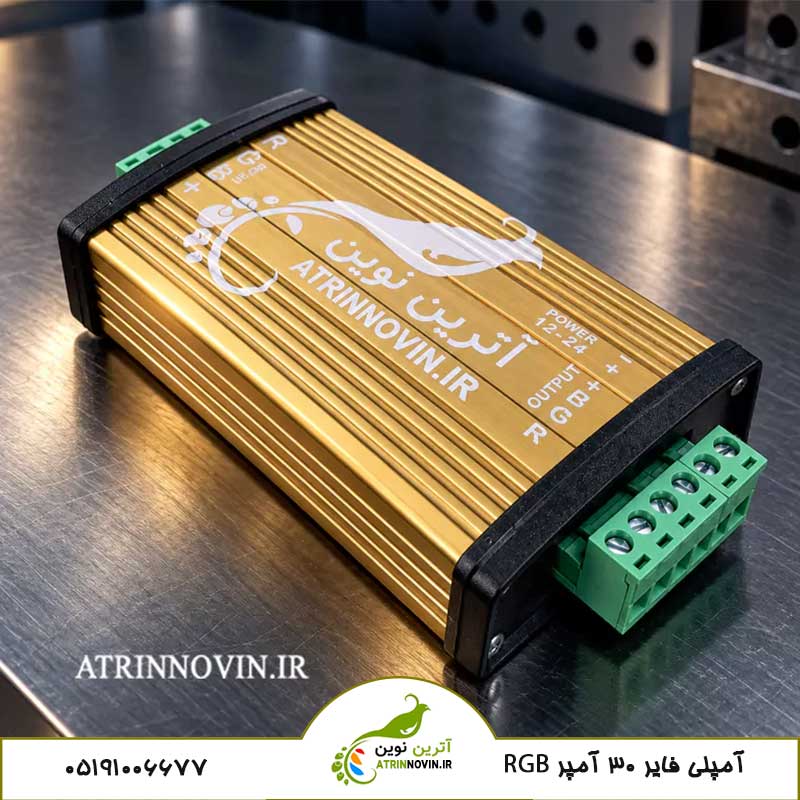

آمپلی فایر آر جی بی 30 آمپر (12 تا 24 ولت)
آمپلی فایر 30 آمپر آر جی بی آترین نوین برای تقویت خروجی، هماهنگ با کنترلر اصلی به کار می‌رود. برای اضافه کردن تجهیزات RGB در یک پروژه به یک مدار RGB، باید ظرفیت خروجی کنترلر را هم در نظر گرفت. ممکن است کنترلر، رنگ‌ها و افکت‌های موردنیاز پروژه را داشته باشد، اما نتوان تمام روشنایی را مستقیماً به خروجی آن متصل کرد. آمپلی فایر RGB در چنین شرایطی به کار می‌آید؛ فرمان رنگ را از کنترلر می‌گیرد و بخش دیگری از روشنایی را مطابق همان فرمان راه‌اندازی می‌کند.
آمپلی فایر RGB آترین نوین با ولتاژ کاری ۱۲ تا ۲۴ ولت DC و ظرفیت تا ۳۰ آمپر برای استفاده در مدارهای RGB سازگار عرضه می‌شود. این دستگاه بین کنترلر و بخش اضافه‌شده روشنایی قرار می‌گیرد و برای تأمین انرژی خروجی، اتصال تغذیه جداگانه دارد.

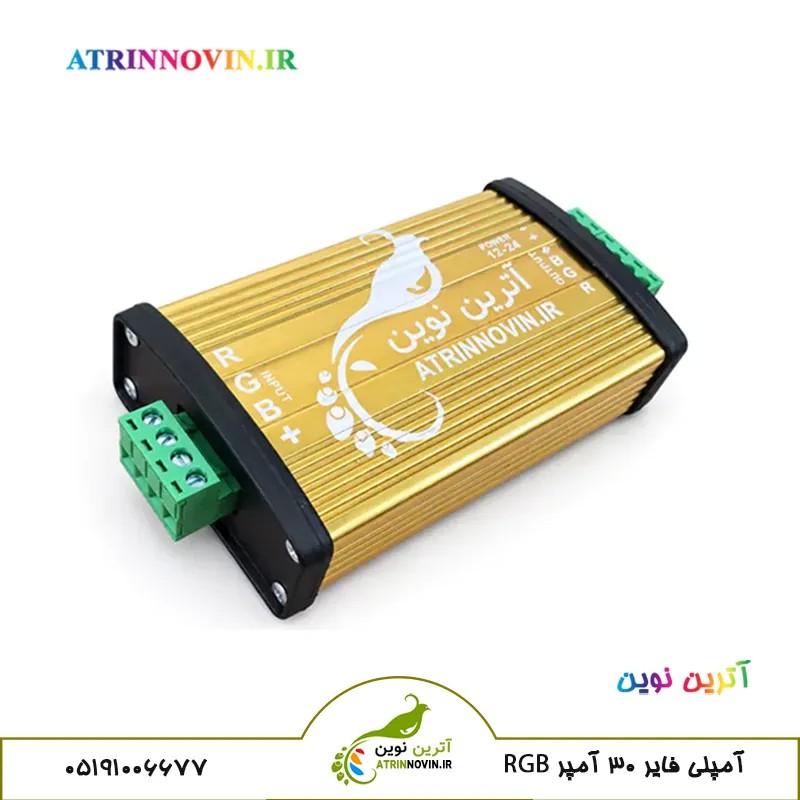

فرمان‌های رنگ از طریق ورودی‌های R، G و B دریافت می‌شوند تا روشنایی متصل به آمپلی فایر از تغییرات کنترلر پیروی کند. ورودی فرمان در سمت چپ دستگاه و ترمینال‌های تغذیه و خروجی در سمت راست قرار دارند.
اتصالات پیچی و علامت‌گذاری روی بدنه، شناسایی مسیر سیم‌های تغذیه و رنگ‌ها را آسان‌تر می‌کنند.
برای انتخاب این تقویت‌کننده برای ریسه RGB، ولتاژ ریسه، جریان مصرفی و سازگاری کنترلر را بررسی کنید؛ متراژ قابل اتصال به مصرف ریسه بستگی دارد.
ویژگی های آمپلی فایر 30 آمپر RGB:
- آمپلی فایر RGB 3
- ولتاژ کاری ۱۲ تا ۲۴ ولت DC
- ظرفیت جریان تا ۳۰ آمپر
- سه کانال رنگ قرمز، سبز و آبی با اتصال مثبت مشترک
- ورودی فرمان چهارترمیناله و مجموعه تغذیه و خروجی شش‌ترمیناله
- اتصالات پیچی با علامت‌گذاری ورودی، خروجی و تغذیه
کالاهای مرتبط
189,000
کاهش دهنده ولتاژ 3 آمپر lm 2596S
با استفاده از کاهنده ولتاژ LM 2596S 3A در مواقعی که ولتاژ منبع شما بیشتر از حد استاندارد باشد و یا ولتاژ غیر از حد استاندارد مورد نیاز باشد ، با استفاده از ماژول تغذیه DC به DC کاهنده...
17,000
ال ای دی 3 وات
ال ای دی های سه وات در رنگ های: آبی، سبز، سفید، قرمز، RGB موجود می باشد.
160,000
رنج کامل Driver LED AC سه سیم
رنج کامل درایور led ac 300mA جهت چراغ و لوسترهای تزئینی کاربرد دارد.
8,697
ال ای دی 3 وات ، 5 وات ، 12 وات و 30 وات cob dc
چیپ های LED COB در انواع توان مصرفی از جمله: 3w, 5w, 12w, 30w موجود می باشد.
آمپلی فایر 30 آمپر RGB چیست؟
در نور مخفی سقف، روشنایی دکوراتیو یا پروژه‌هایی که چند بخش RGB باید با هم تغییر رنگ بدهند، تقسیم بار بین خروجی کنترلر و تقویت‌کننده می‌تواند بخشی از طراحی مدار باشد. آمپلی فایر کمک می‌کند فرمان کنترلر به بخش دیگری از روشنایی منتقل شود، بدون اینکه تمام جریان موردنیاز آن بخش از خروجی کنترلر اصلی عبور کند.
برای مثال، ممکن است نورپردازی یک فضا در چند قسمت اجرا شده باشد و بخواهید همه قسمت‌ها با یک فرمان تغییر کنند. در این حالت، تقویت‌کننده سازگار می‌تواند روشنایی متصل به خود را با کنترلر هماهنگ کند. تعداد دستگاه‌ها و میزان بار هر بخش باید بر اساس مصرف تجهیزات تعیین شود.
آمپلی فایر به‌تنهایی برنامه یا افکت تولید نمی‌کند. انتخاب رنگ، تغییر شدت روشنایی و اجرای افکت‌ها به امکانات کنترلری بستگی دارد که به ورودی دستگاه متصل می‌شود.
 |

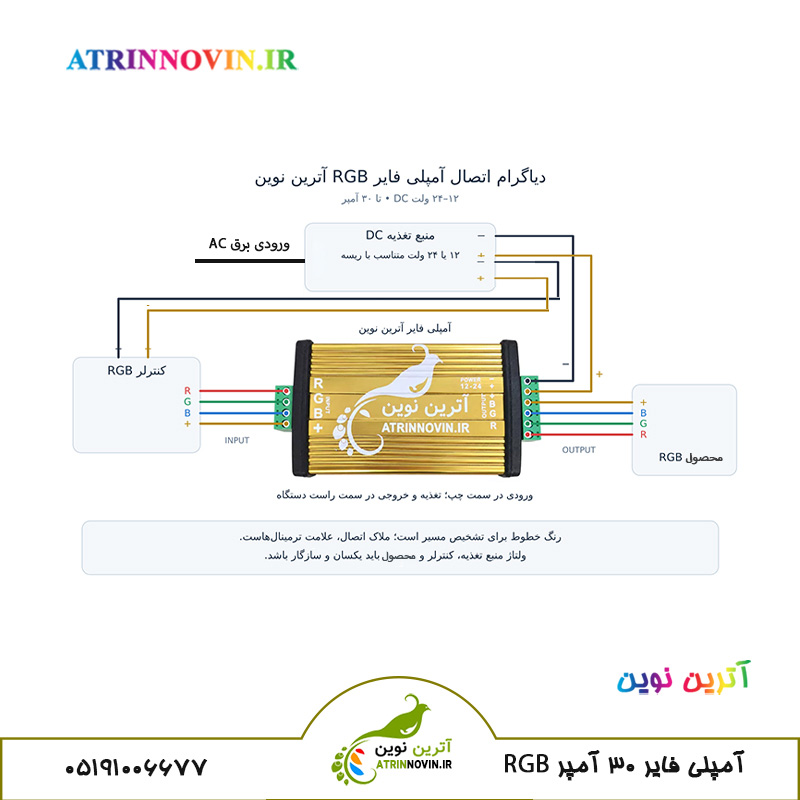

راهنمای اتصال آمپلی فایر RGB

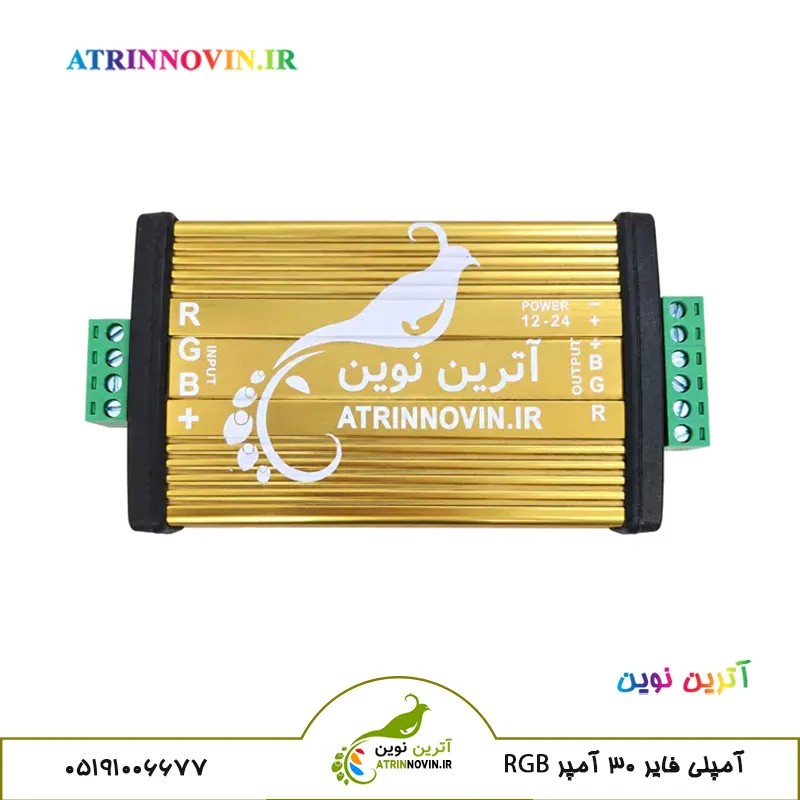

با قرارگیری دستگاه در جهت خواندن نوشته‌های بدنه، ترتیب ترمینال‌ها از بالا به پایین به شکل زیر است:
| سمت دستگاه | ترتیب از بالا | علامت ترمینال | محل اتصال |
|---|---|---|---|
| چپ؛ ورودی | ۱ | R | خروجی قرمز کنترلر |
| چپ؛ ورودی | ۲ | G | خروجی سبز کنترلر |
| چپ؛ ورودی | ۳ | B | خروجی آبی کنترلر |
| چپ؛ ورودی | ۴ | + | مثبت مشترک خروجی کنترلر |
| راست؛ تغذیه | ۱ | POWER − | منفی منبع تغذیه |
| راست؛ تغذیه | ۲ | POWER + | مثبت منبع تغذیه |
| راست؛ خروجی | ۳ | OUTPUT + | مثبت مشترک محصول |
| راست؛ خروجی | ۴ | B | کانال آبی محصول |
| راست؛ خروجی | ۵ | G | کانال سبز محصول |
| راست؛ خروجی | ۶ | R | کانال قرمز محصول |
سیم‌کشی را با تغذیه قطع‌شده انجام دهید. پس از اتصال، تطابق مثبت و منفی تغذیه، ترتیب کانال‌ها و محکم بودن سیم‌ها در ترمینال‌ها را بررسی کنید. برای شناسایی سیم‌ها، علامت اتصال را ملاک قرار دهید؛ رنگ روکش سیم همیشه نشان‌دهنده وظیفه آن نیست.
 |
پیش از خرید چه مشخصاتی را بررسی کنیم؟
این تقویت‌کننده برای مدار RGB با کانال‌های مجزای R، G و B و مثبت مشترک در نظر گرفته شده است. ریسه‌های دیجیتال آدرس‌پذیر مانند WS2811 ساختار فرمان متفاوتی دارند و انتخاب تقویت‌کننده برای آن‌ها به بررسی جداگانه نیاز دارد.
برای انتخاب آمپلی فایر RGB مناسب، مشخصات کنترلر، ولتاژ ریسه، مصرف هر متر و متراژ هر بخش را در اختیار داشته باشید. این اطلاعات مشخص می‌کنند مدار به چه ظرفیت تغذیه‌ای نیاز دارد و بار چگونه بین بخش‌ها تقسیم شود. برای بررسی تناسب این مدل با پروژه، می‌توانید مشخصات تجهیزات را با آترین نوین مطرح کنید.
سؤالات متداول
آمپلی فایر RGB چه کاربردی دارد؟
فرمان رنگ را از کنترلر می‌گیرد و بخش دیگری از روشنایی RGB را مطابق همان فرمان راه‌اندازی می‌کند. کاربرد آن زمانی است که برای گسترش مدار، به ظرفیت خروجی بیشتری نیاز دارید.
آیا ظرفیت ۳۰ آمپر برای هر کانال است؟
خیر، عدد تا ۳۰ آمپر مربوط به ظرفیت دستگاه است و به معنی ۳۰ آمپر برای هر کانال نیست. جریان مجاز هر کانال را پیش از تعیین بار نهایی بررسی کنید.
چند متر ریسه می‌توان به دستگاه متصل کرد؟
این مقدار به جریان مصرفی هر متر ریسه، بار هر کانال و طراحی تغذیه بستگی دارد. بدون مشخصات مصرفی ریسه نمی‌توان متراژ ثابتی تعیین کرد.
آیا آمپلی فایر بدون کنترلر افکت اجرا می‌کند؟
خیر، رنگ و افکت از کنترلر دریافت می‌شود. آمپلی فایر برنامه نوری مستقل ایجاد نمی‌کند.
آیا این مدل برای ریسه دیجیتال WS2811 مناسب است؟
ورودی این مدل شامل R، G، B و مثبت مشترک است. برای ریسه‌های دیجیتال مانند WS2811 باید تجهیزات متناسب با سیگنال دیتای همان ریسه انتخاب شود.
چه تجهیزاتی را می‌توان به این آمپلی فایر متصل کرد؟
ریسه، چراغ، ماژول و وال‌واشر RGB که با ولتاژ ۱۲ یا ۲۴ ولت DC و سه کانال R، G و B با مثبت مشترک کار می‌کنند، در صورت تناسب جریان مصرفی قابل استفاده‌اند. تجهیزات دیجیتال، DMX یا جریان ثابت به بررسی سازگاری جداگانه نیاز دارند.
چه تعداد چراغ یا ماژول می‌توان به دستگاه متصل کرد؟
تعداد قابل اتصال به مصرف هر تجهیز، مجموع جریان و بار هر کانال بستگی دارد. بنابراین بدون مشخصات مصرفی تجهیزات، نمی‌توان تعداد ثابتی تعیین کرد.
