پنل ال ای دی چیست
پنل ال ای دی ، محیطی دلپذیری را برای فروشگاهها ، اداره جات ، ساختمانهای تجاری تا خانههای مسکونی ، ارمغان میآورد.
پنلهای LED با طراحی مدرنی که دارند ، برای تأمین روشنایی محیط و فضاهای مختلف ساختمان استفاده می شود. و جایگزین مناسبی برای چراغ های فلورسنت می باشد.
این محصول دارای طیف رنگی متنوع و طول عمر و کیفیت نور کارآمد و بالایی دارد. همچنین از نقاط قوت این پنل ها ، سازگاری با نرم افزار های متعدد و انعطاف پذیری در طراحی می باشد.
از نقاط قوت این پنل های ال ای دی به انعطافپذیری در طراحی ، طول عمر بالا ، سازگاری با نرمافزارهای مختلف اشاره کرد.
پنلهای ال ای دی ، نور بیشتری نسبت به سایر لامپ ها با تکنولوژی LED دارد. زیرا از تراشه بیشتری استفاده شده است.
پنلهای led این قابلیت را دارند که در اندازههای گوناگون تولید می شود و قیمت آن ها به سایز، کیفیت جنس و نور ساطع شده از آنها بستگی دارد.
طراحی پنل

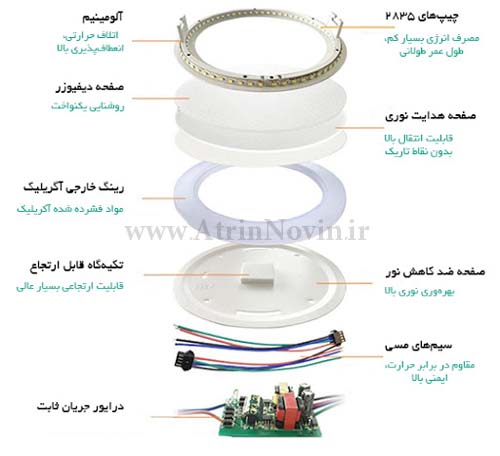

انواع پنل ال ای دی برای ایجاد شرایط نوری بهتر ساخته شدهاند و معمولاً دارای یک قاب آلومینیومی سبک وزن هستند که از سه لایه تشکیل شده ؛
قاب پنلها به منظور جلوگیری از هدر رفتن نور طراحی شده است و از اجزای مهم تشکیلدهنده پنل می باشد.
لایههای داخلی پنل ، از چیپهای LED ، دیفیوزر و صفحه هدایتکننده نور تشکیل شده است.
دیفیوزر برای توزیع نور یکنواخت و مساوی نور در سطح پنل استفاده می شود
و به طور معمول در مقابل صفحه هدایت کننده نور قرار گرفته است.
و صفحه منعکسکننده نور دقیقاً در پشت صفحه هدایتکننده نور قرارمی گیرد.
قسمت مهم دیگر در پنل ، صفحه انتهایی پنل است که بر روی دید کلی چراغهای روشنایی تاثیرگذار است. پنلهای LED معمولاً توسط هیتسینک مجهز تا ایمنی آن تضمین شود.
جهت مشاهده ، خرید و سفارش انواع پنل ال ای دی ، به فروشگاه آترین نوین مراجعه کنید.

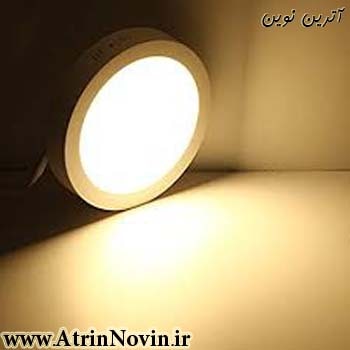

کیفیت نور پنل های ال ای دی
صفحه هدایتکننده ال ای دی ، نوعی از ماده نوری می باشد که طراحی شده تا در هنگام اتصال به منبع تغذیه ، نور روشن و همگن ارائه کند.
صفحه هدایتکننده و دیفیوزر با همکاری یکدیگر ، یک نور یکنواختی را تولید می کنند.
تکنولوژی بکار رفته در روشنایی پنل ها ، شرایطی را فراهم می کنند تا پنل بدون هیچگونه لرزش نور، تابش اشعه فرا بنفش و بصورت آنی روشن شوند.
مواد و رنگ
آلومینیوم یکی از مناسب ترین مواد برای قاب پنل ها میباشد که در پشت پنل مورد استفاده می باشد.
چیپهای LED ال ای دی معمولا از آلومینیوم ، آرسنید و گالیوم درست می شوند.
ناخالصی موجود به جهت ایجاد الکترونهای آزاد و افزایش هدایت مواد نیمههادی اضافه می شود.
این ناخالصیها قابلیت تعیین رنگ چیپها را دارند که چگونه بدون استفاده از فیلتر، رنگ مورد نظر رنگ مدنظر قابل دستیابی باشد. چیپهای ال ای دی به طور معمول توانایی ایجاد رنگ سفید را دارند.
بهره وری انرژی روشنایی LED
روشنایی پنل های LED در مقایسه با دیگر منابع روشنایی (فلورسنت وغیره) ، مصرف انرژی بسیار کمتری دارند.
طول عمر پنل های ال ای دی
نورهای LED به عنوان طولانیترین طول عمر معروف هستند. به عنواع مثال میانگین مدت زمان استفاده از لامپهای LED در حدود 60 هزار ساعت می باشد ، اما در حالی که میانگین مصرف لامپهای CFL بین 6000 تا 15000 ساعت و میانگین مصرف لامپهای 60 وات رشتهای در حدود 1500 ساعت میباشد.
در واقع محاسبه طول عمر چراغها بر اساس ساعتهای عملکرد لامپ نیست ، بلکه این محاسبه بر اساس مقدار ساعتی است که چراغ در محدوده درصد روشنایی مطلوب عمل می کند.
زمانی که درصد روشنایی به مقداری کمتر از ۳۰ درصد برسد ، زمان تعویض لامپ است.
با فرض استفاده ۸ ساعت در روز از پنلهای LED ، طول عمری حدود ۱۷ سال را دارند. بهره نوری بالا و طول عمر بسیار بالا ، راهکارهایی کارآمد ، برای افزایش بهره وری سیستمهای روشنایی است.
پنل ال ای دی دوستدار محیط زیست
تکنولوژی به کار رفته در پنل های ال ای دی اشعه ای از خود ساطع نمی کنند و به همین دلیل به دوستدار طبیعت معروف هستند.
در فرآیند تولید پنل ها ، هیچ گونه آلودگی ایجاد نمی شود و تمام مواد استفاده شده در تولید این محصول ، قابل بازیافت می باشد که در توسعه اقتصادی و اجتماعی اهمیت بسیاری دارد.
راه های موثر در انتخاب پنلهای LED
1. میزان شار نوری و توان
میزان کلی نور ساطع شده از منبع نور را شار نوری می گویند که در انتخاب پنل های ال ای دی اهمیت ویژه ای دارد.
مقدار شار نوری مورد نیاز برای مکان های مختلف متفاوت است.
توان ، مقدار انرژی مصرفی منبع نوری را نشان میدهد. توان به وسیله شار نوری برای اندازه گیری بهره وری انرژی چراغهای ال ای دی محاسبه می شود(لومن/وات).
در مقایسه با تیوبهای فلورسنتی قدیمی ، پنلهای ال ای دی ، نور بیشتر و مصرف توان (انرژی) کمتری را ارائه می دهند که منجر به افزایش لومن/وات و افزایش بهره وری خواهد شد.
2. (UGR (Unified Glare Rating
روشنایی بیش از حد چراغ ها ، به عنوان تابش خیرهکننده شناخته میشود که از لحاظ بصری نامناسب است.
منابع کوچک روشنایی ، معمولا نور خیرهکننده به صورت مستقیم و غیرمستقیم ساطع می کنند.
نور خیرهکننده غیرمستقیم و منعکسشده ، جزو نتایج حاصل از انعکاس سطوح داخلی میباشد.
و پدیدهای است که با استفاده از فرمول قابل اندازهگیری است.
در واقع UGR یک مشخصه از چراغ نیست و به محیط نصب ، پسزمینه محل نصب و زاویه دید ناظر بستگی دارد.
برای اندازهگیری مقدار نور خیرهکننده ، UGR را تعریف می کنیم.
به میزان روشنایی منبع نوری تقسیم بر روشنایی پسزمینه اتاق ، UGR می گویند.
محدوده UGR بین 5 تا 40 است و با کمترین میزان اندازه گیری شده مورد انتظار میباشد.
یک پنل ال ای دی به طور معمول کمتر از 20UGR را باید تولید کند.

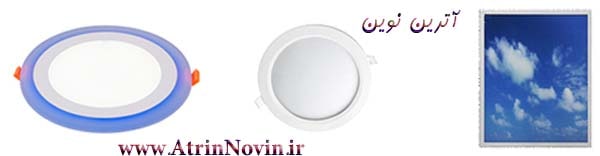

3.انواع پنلهای LED
پنلهای LED به طور معمول به منظور روشنایی عمومی کاربرد دارند با توجه به نیاز، پنلهای ال ای دی متنوعی را میتوانید انتخاب کنید.
در ادامه بعضی از پنل های موجود در بازار را برسی می کنیم:

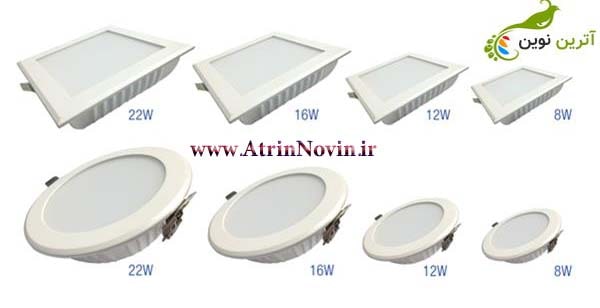

الف- پنلهای مستطیلی/مربعی

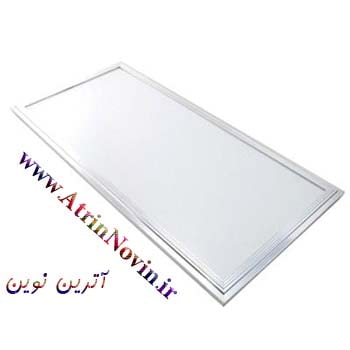

پنلهای LED ابعاد مختلفی دارند که اغلب به شکل مربع و مستطیل هستند.
ابعاد آن ها 30*30 | 60*60 | 30*60 | 30*120، پنلهای آسماننما و پنلهایی با ابعاد مربعی کوچکتر می باشد.

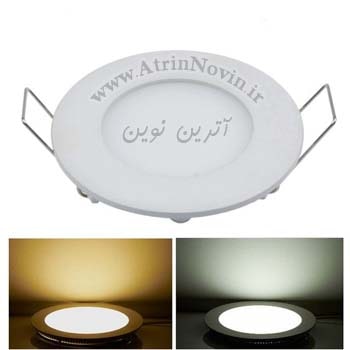

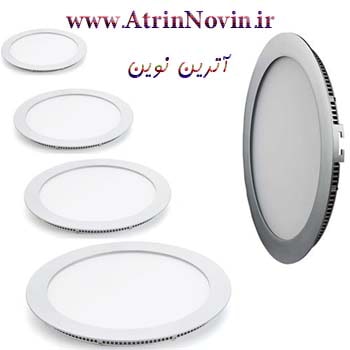

ب- پنلهای دایرهای
پنلهای دایرهای با ابعاد بزرگ به طور معمول به صورت معلق نصب می شوند. پنلهای دایرهای با ابعاد کوچکتر ، به صورت توکار و روکار در مکان های مختلفی از جمله بیمارستان ها ، اتاق خواب، راهروها، راه پلهها و غیره کاربرد دارند.
ج-پنلهای Edge Light
در پنلهای Edge Light ، منبع نور در دور پنل قرار دارد. نور از کنار پنل وارد می شود و از سطح پنل خارج میگردد. این پنلهای ال ای دی جزو پر طرفدارترین ها محسوب می شود .
د- Back Light
در این پنلهای Back Light ، منبع نور در پشت پنل قرار دارد. این پنلها جزو پنلهایی با عمق نصب بیشتر قرار دارند.
در این پنلها ، نور به صورت مستقیم از سطح پنل ساطع می شود.

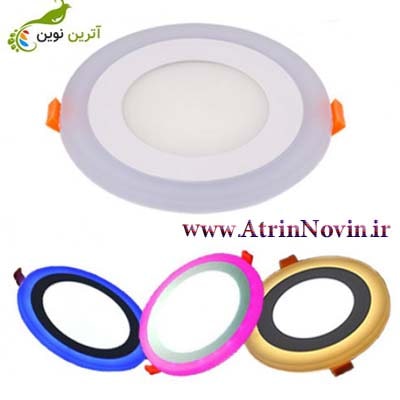

ج- پنل های سهحالته دو رنگ
نسل سوم پنل های ال ای دی ، پنلهای سهحالته دو رنگ با قابلیت تغییر رنگ از طریق روشن و خاموش کردن کلید است.
در این پنل از تکنولوژی تراشههای SMD استفاده شده که باعث می شود طول عمر طولانیتری نسبت به لامپهای هالوژنی داشته باشند.
این پنلها با طراحی منحصر به فرد ، دارای بدنه محکم و مقاومی می باشند و برای استفاده در فضاهای بسته و بدون رطوبت بسیار مناسب هستند.
مزایای پنل سه حالته دو رنگ
- شفافیت بالای پوشش
- پوشش ضد خیرگی
- منبع تغذیه با ولتاژ بالا
- شروع به کار سریع و بدون صدا
- محکم بودن کابل درایور اتصال به بدنه
- بدنه die-cast این پنلها در تخلیه خوب و سریع گرما و کاهش دما اهمیت ویژه ای دارند.

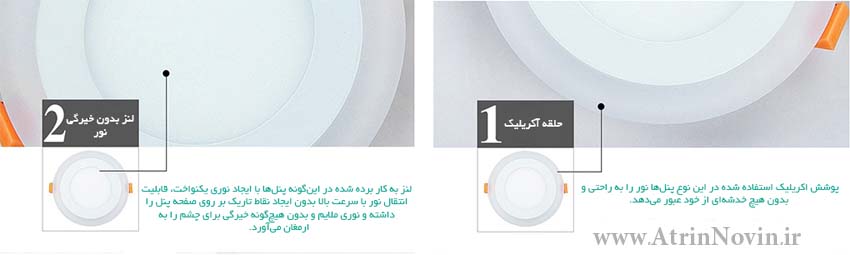

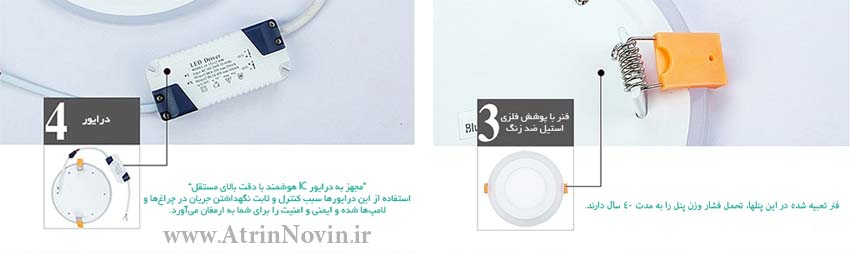

لایههای تشکیلدهنده این پنلها به صورت زیر است:
نحوه ایجاد تغییر رنگ در پنلهای سه حالته دو رنگ
-
انواع روشهای نصب
سه روش مختلف برای نصب پنل ها وجود دارد که متناسب با شرایط محیط و نیاز شما نصب می شود.
- نصب پنل به صورت روکار
- نصب پنل به صورت معلق

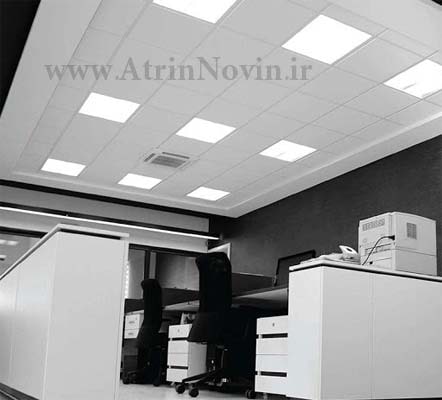

- نصب پنل به صورت توکار
5. کاربردها
پنلهای روشنایی شامل کاربرد های بسیاری در زمینه تجاری و مسکونی مناسب هستند.
به وسیله پنلهای LED آسماننما و سایز های مختلف میتوان نوری لذتبخش را در محیط اجرا کنید.

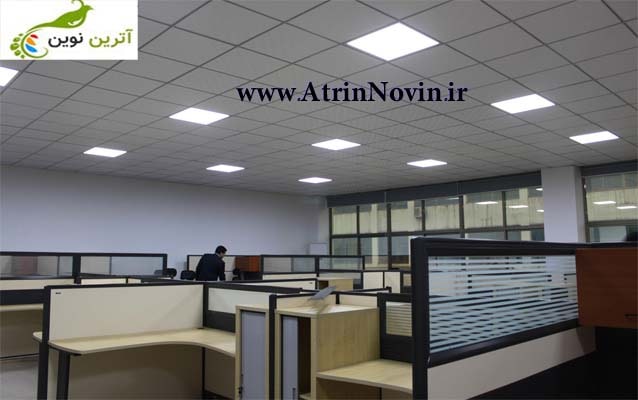

به دلایل بسیاری پنلها برای محیط های اداری بسیار عالی و مناسب میباشند و در مقایسه با چراغهای فلورسنتی ، پنل های ال ای دی میتوانند بدون کاهش میزان نور و طول عمر آنها به مدت طولانی استفاده شوند.
این پنل ها در مراکز تحصیلی و آموزشی برای ایجاد فضای دلپذیر در کلاس درس کودکان و نوجوانان از اهمیت بسیاری برخوردار است.
این پنلها علاوه بر نورپردازی مناسب ، در کاهش مصرف انرژی و کاهش مبلغ صورتحساب پرداختی حرف اول را می زنند.

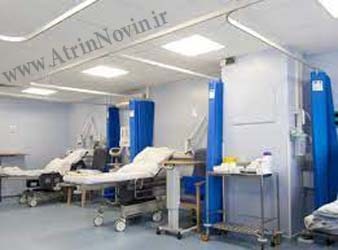

در بیمارستانها ، با استفاده از پنلهای ال ای دی ، محیطی آرام و نوری ملایمی برای بیماران بیمارستان فراهم می شود.
